 (Ⅰ) 특성

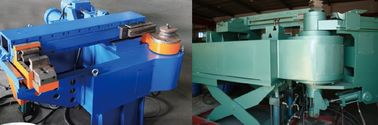

  장치는 그런데의 열었습니다 위 형을 그리고 위/아래의 아래 형 제공됩니다. demoulding R 팔꿈치 굴곡의 소규모 시설을 위해 아주 편리한 지 어느 것이. 통제 적 관점, 맥박 인코더의 사용, 속도는, 수입품 비례적인 벨브를 가진 승압기 압력 구부립니다. 터치스크린에 의해 놓이는 매개변수.

    (Ⅱ) 목적

     장치는 과열기, 재열기, 크 수용량 발전소 보일러의 이코노마이저 sperpetuator 가공에서 주로 사용됩니다.

     B 관 물자는 etc로 탄소 강철 (20G, SA210A, SA178C, 등등), 방열 합금 강철 (15CrMo, 12Cr1MoV, SA213-T12, T22, T23, T91, T92, T122, 등등), 스테인리스 (SA213-TP304H, TP321H, TP347H, 얇은 정밀한 입도 TP347HFG)입니다.

    C 관 명세: 외부 직경: Φ32 ~ Φ76

                                        간격: 3.5 ~ 14mm

    D는 serpentuator 생산 라인으로 기계 갖춰집니다

Ⅲ 기술 필요 조건 및 주요 기술 명세:

  (Ⅰ) CNC 유압 밀어주는 벤더의 주요 매개변수:

    직경 이상으로 관: Φ32 ~ Φ76

    B 간격: 3.5 ~ 14.0mm

    C 굴곡 반경: 32 ~ R250

    D 굴곡 반경: t/D ≥ 0.1, R/D = 1.2 때

    E 구부리는 각: 제품 구부리는 각: 180 °

    F 기계 유효한 굴곡 각: 195 °

    G 기계 구부리는 각 정밀도: ± 0.1 °

    H 구부리는 속도: 1 ~ 4rpm, 반환 4rpm

    나는 물자를 배관합니다: 탄소 강철, 낮은 합금 강철, 방열 합금 강철, 스테인리스

    합동된 똑바른 관의 J 길이: 30m ~ 90m

    K 먹이기: 벤더에서 적재하는 먹이는 CNC의 구부리는 기계의 CNC 체계에 의하여 방향을 주는 먹이는 기구에 선반에 얹습니다. 시간의 먹이는 길이: 가장 중대한 ≥ 20 m (바퀴 급식을 사용하는)

       먹이는 속도: 40m/min ~ 조정가능한 0.5m/min

       b 급식 정확도: ± 1mm/10m의 time> 19 미터 (열려있 급식의 길이)의 NC 급식 길이

    2개의 인접한 팔꿈치 사이 L 최소한도 똑바른 단면도: 100mm

    M 휨 모멘트: 8t.m는 고려사항으로 관의 가장 큰 구부리는 수용량 19m의 관 줄 길이와 90m .etc 요인의 총계 길이를 선택해야 합니다.

    N 구부리는 방법: 찬 밀어주기

         표제 힘: 0 ~ 25t는, 다른 구부리는 각으로 조정가능합니다 관의 각을 만나기 위하여 사전 선택하는 있습니다

         b 밀어주는 치기: 700mm

         c 승압기 죔쇠는 구획 수준 규칙일 수 있습니다. 굽힘 방식은 별거 후에 전체적인 식을 위한 2개 반으로, 순수한 정리 80mm 보다 적은이면 안됩니다 분할될 수 있습니다. 선반 침대 구조를 180 °로 serpentuator 과정을 만족시킬 수 있고 또는 내뿜습니다 다수 다른 각을 기계로 가공하십시오. 구부리는 관의 CNC 먹이는 장치와 센터 사이 거리: ≤ 2.5 미터.

     O 통제 시스템: CNC

     P 구부리는 방향: 좌회전하거나 이전에게 구부려기 완료하기 위하여 인공적인 외력 없이 회전을 보상하십시오.

     Q 굴곡 기계장치의 통제:

          a. 모든 그림 정보의 다 케이싱 관 줄은 입력될 수 있었습니다: 구부리는 각과 같은 똑바른 길이.

          b. 포함된 모든 활동은 생산을 구부려서, 통제될 걷어차기 떨어져를 포함하여 etc로 밀어주는 구부리는, 형태 죄는, 먹이다 수 있습니다. 매끄럽게 연결할 수 있던지 어느 것이.

(Ⅱ) 팔꿈치 평가 표준:

      roundness≤ 10%

                                         Dmax-Dmin

           Roundness = 2x ------------------------------ x100%

                                         Dmax + Dmin

         곳에: Dmax ----- 굴곡, mm의 대직경;

                      Dmin ----- Dmax 통과하는 비행기에 작은 직경; mm;

      B 뒤에 오는 공식에 의해 산출되는 굴곡의 최소한도 직경 Dmin의 어떤 점:

       Dmin ≥ 0.895Dw +0.233 t (똑바른 관, 똑바른 관의 명목상의 직경 이상으로 Dw-의 t- 최소한도 벽 간격);

      C는 R = 1.2D 굴곡 벽 엷게 하는 부를 허용합니다:

            엷게 하는 허용할 것이다 옆쪽: Sa ≥ S × (1-10%)

          곳에: Sa 팔꿈치 측벽 간격;

                       S- 똑바른 실제로 관 반경

      D에는 체계 PLC의 I/0 감시의 결함 부호 그리고 상태를 표시할 수 있던 포괄적인 결함 자기 진단 기능이 있습니다.

      E에는 장치 플래트홈에 제품의 모든 종류 중국 로고 또는 도표 로고가 있습니다:

      F는 서로 사이에서 개조된 2가지의 가동 방법으로 장비 운영해야 합니다.

        자동 장전식: 이 작동 방식은 단계 가동을 자동적으로 달성할 수 있습니다.

        수동의 b: 각 활동은 대응 단추에 근거를 두어야 합니다.

     G는 고려사항으로 절차 통신수와 장비 안전을 지키는 필요한 맞물리 그리고 합동 기능을 선택해야 합니다.

     4Kg/cm2 압력에 의해 디자인되는 H 압축 공기를 넣은 회로

     I R = 40 ~ 자동적으로 구부려지는 250 serpentuator 관.

     J 타원형 팔꿈치는, 엷게 하는 뒤에 오는 필요조건 보다는 더 적은이면 안됩니다:



관계되는 굴곡 반경	타원 모양	최대 엷게 하는 비율
R=1.2D	10	12
R=1.5D	8	10
R=2D	5	5
